弱電機房建設具體要求

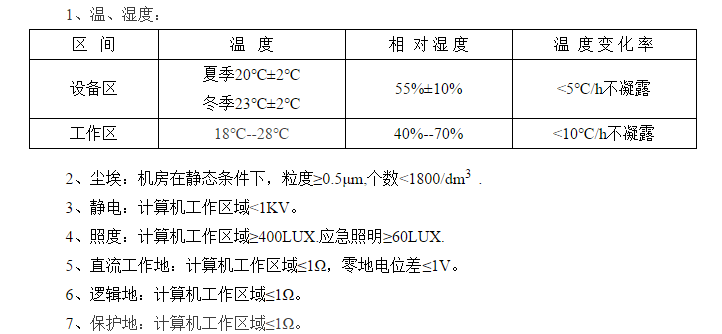

一、環境條件要求：

二、裝飾裝修要求：

機房內部最低處凈高度不低于2.2米，具有防水、防火、防鼠、空調等設施。放置計算機設備標準機柜的設備間應安裝煙感報警和錄像監控裝置，攝像頭的方向應對準計算機設備標準機柜，圖像效果清晰，并將煙感報警和錄像監控信息直接接入保安室。

1、使用材料

機房室內裝修采用非燃燒材料（燃燒性能A級），機房區內飾選用氣密性好、不起塵、易清潔、不霉變，并在一定溫度、濕度作用下變形小的材料，材料的耐火性能符合GBJ45中A級標準。

2、室內地板

機房地面鋪設無邊抗靜電活動地板，規格為600×600×40，活動地板應符合GB6650—86《計算機機房活動地板技術條件》的要求，性能達到A級標準，均布荷載≥6.3×104 N/m2（約800Kg/m2），表面系統電阻在1×104～1×109Ω。設備等安裝后無松動。

抗靜電地板鋪設前，地面要作保溫處理；地板的鋪設高度不得高于400mm。

機房地面下做保溫及防塵處理，要求地板下需刷防塵地板漆。

三、配電要求：

1、供配電電氣線路容量按照所帶負載的2倍設計、安裝。應選用國標耐燃銅芯電纜。火線、零線、地線的顏色應按照國家標準規定配色。

2、服務大廳的用電設備應根據其分類和用途分別接入U(xiǎn)PS電源和商業供電，嚴禁非計算機設備接在UPS電源上使用。

1)允許使用UPS供電的設備有：網絡設備、業務主機、終端服務器、終端、存折打印機、普通行式打印機、讀卡器、票據打印機、便攜式復印機、自助設備、柜員用點鈔機、安保監控設備、排隊機。

2)不允許使用UPS供電的設備包含但不限于以下設備：電視機、LED顯示屏、擺放在柜臺外的點鈔機、大型點鈔機、電動門廣告牌、擦鞋機、電熱器、電水壺等與前臺業務運行無關的設備。

3、強電系統由裝修公司由裝修公司進行設計安裝。UPS供電系統由機房建設方設計安裝調試。機房內和服務大廳內各配置1臺20KVA UPS，后備時間設計要在120分鐘以上，UPS前端安裝C級避雷器。

四、布線要求：

1、布線應綜合考慮、規范施工，不得隨意亂拉亂接；現場監控所用視頻線、電源線和信息插座所用網線均用打線器標注顏色和號碼，并標明與配線架點位的一一對應關系；所有標注和號碼均體現在設計圖紙中，另設計檢修口，便于日常維護。

2、強、弱電分開布線。強、弱電線路平行布線時，長度應避免超過3米，兩者之間距離要大于50厘米。強、弱電交叉布線時，以直角進行交叉。

3、綜合布線，線纜外部要穿鍍鋅薄壁鋼管。雙光纖的要從不同的方向、不同的入口進入室內，預留光纖的雙入口，以解決外線入口安全。

4、槽內纜線布放應順直，盡量不交叉，在纜線進出線槽部位、轉彎處應綁扎固定，彎曲半徑為電線外徑的6—25倍。在線槽中敷設纜線時，應對纜線進行綁扎。綁扎間距不宜大于1.5米，間距應均勻，松緊適度。

5、強電、弱電分開布設插座，安裝在柜面以下，距地面30厘米以上，并與其它底盒保持等高、平行。

五、弱電系統布線要求：

1、整個布線所用材料如RJ45插頭、插座、線纜、尾線、配線架等同一網點盡量選用同一品牌的布線產品。

2、信息點的設置應根據網點業務的種類、業務的發展和信息點的冗余三方面考慮，各區域信息點應按不少于以下要求數量設置：

1）服務大廳區：根據工作環境每張桌子x 2 個；

2）辦公區域：根據情況每面墻各分布不少于3個；

3）會談室：根據工作環境情況每面墻不少于2個；

4）會議室：根據情況每面墻各分布不少于3個；

5）LED顯示屏：每個LED門楣1個；

6）液晶電視：到設備間1個；

3、弱電線路中不可有中繼設備，嚴禁與強電線穿在同一個線槽或管內。

4、網絡布線、電話線必須選用超5類8芯UTP雙絞線布線，最大布線長度為90米，傳輸頻帶大于100MBPS，工作設備與交換機之間的長度不能超過100米。

5、纜線的布放應自然平直，不得產生扭絞、打圈接頭等現象，不應受外力的擠壓和損傷。

6、纜線的信息點端應安裝信息插座，纜線集合處應安裝在標準機柜中的配線架上，均應采用8芯RJ45型；信息插座面板上的固定螺絲需擰緊，不應產生松動現象。面板上應有標識，以顏色、圖形、文字表示所接終端設備類型。

7、纜線兩端應貼有標簽，應標明編號、用途，標簽書寫應清晰，端正和正確。標簽應選用不易損壞的材料。

8、纜線在終接前，必須核對纜線標識內容是否正確； 纜線中間不允許有接頭；纜線終接處必須牢固、接觸良好；對絞電纜與插接件連接應認準線號、線位色標，不得顛倒和錯接。

9、纜線終接時，每對雙絞線應保持扭絞狀態，扭絞松開長度對于超五類線不應大于13毫米。對絞線在與8位模塊式通用插座相連時，必須按色標和線對順序進行卡接。

10、安裝完成后，每個信息插座與配線架之間應進行開路、短路、連通性等性能測試。所有連接完好的信息點的連接正確性要保持100%；必須保證所有信息點無短路現象存在，即無短路信息點。
