分光器的基本常識

分光器是組建PON網絡的一個組件，是一個連接OLT和ONU的無源設備，它的功能是分發下行數據，并集中上行數據。分光器帶有一個上行光接口，若干下行光接口。從上行光接口過來的光信號被分配到所有的下行光接口傳輸出去，從下行光接口過來的光信號被分配到唯一的上行光接口傳輸出去。只是光信號從上行光接口轉到下行光接口的時候，光信號強度/光功率將下降，從下行光接口轉到上行光接口的時候，同樣如此。各個下行光接口出來的光信號強度可以相同，也可以不同。

工作原理：在單模光纖傳導光信號的時候，光的能量并不完全是集中在纖芯中傳播，有少量是通過靠近纖芯的包層中傳播的，也就是說，在兩根光纖的纖芯足夠靠近的話，在一根光纖中傳輸?shù)墓獾哪?chǎng)就可以進入另外一根光纖，光信號在兩根光纖中得到重新的分配。

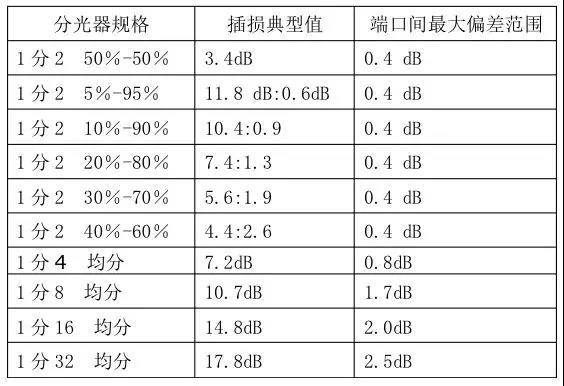

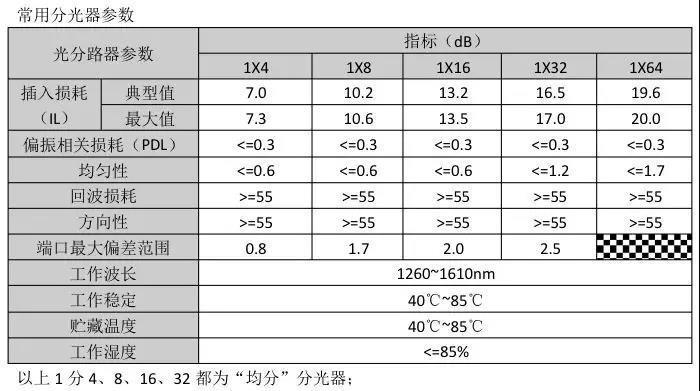

分光器損耗計算

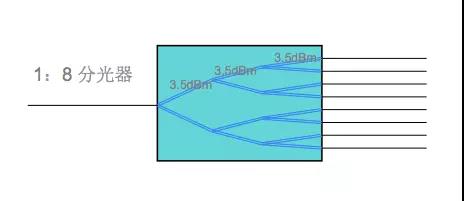

?光功率損耗與光分支的數量相關(每次1：2 的分光產生~3.5dB的損耗)

?光功率的損耗大小決定了可傳輸?shù)木嚯x

?帶寬 vs. 成本：平均每戶的可用帶寬取決于光分比的大小，光分比越大則OLT每戶分?jǐn)偝杀驹降汀?

分光器類型

分光器按照制造工藝的不同,分光器主要分為兩大類：FBT型(熔融拉錐式分光器)和PLC型(平面光波導功率分光器)。

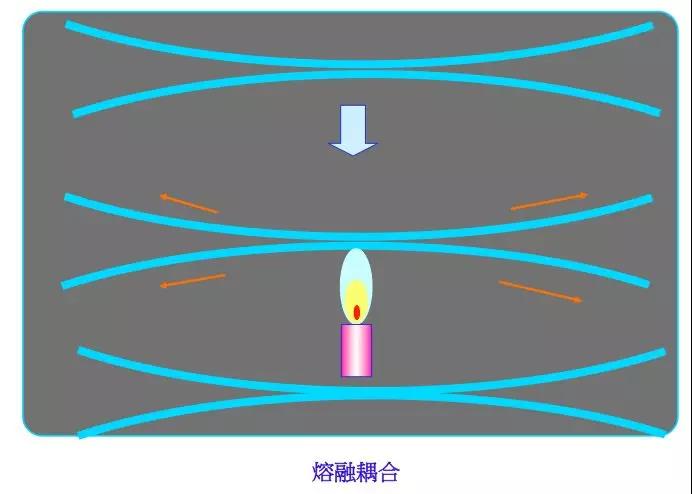

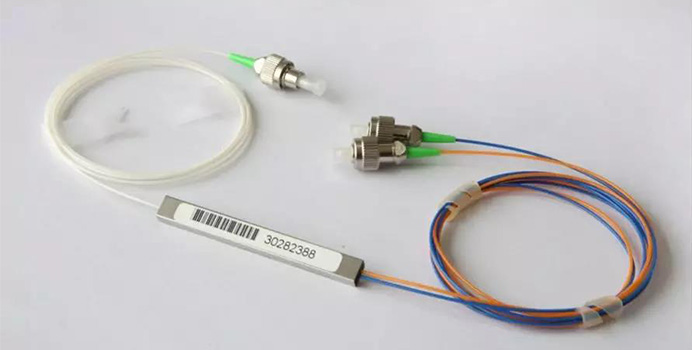

熔融拉錐技術是將兩根或多根光纖捆在一起，然后在拉錐機上熔融拉伸，拉伸過程中監控各路光纖耦合分光比，分光比達到要求后結束熔融拉伸，其中一端保留一根光纖(其余剪掉)作為輸入端，另一端則作為多路輸出端。

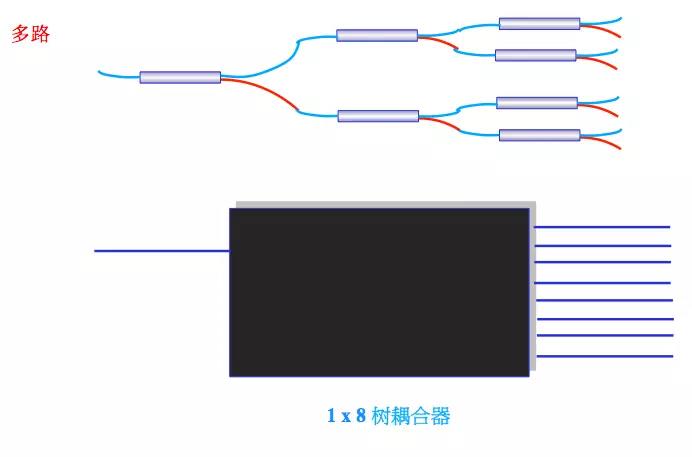

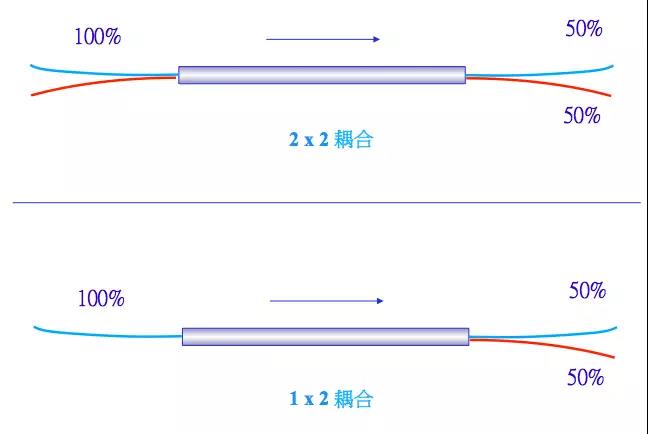

FBT型分光器工藝原理

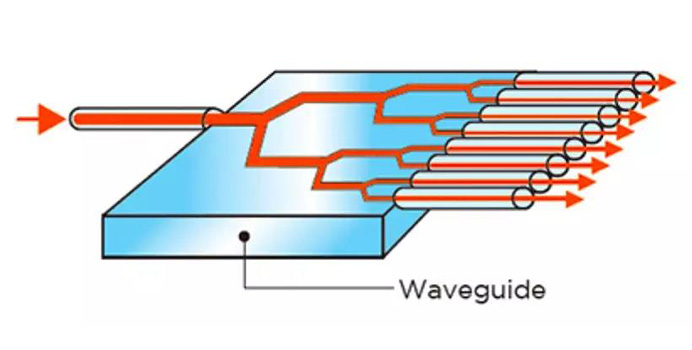

平面光波導技術是基于光學集成技術的，利用半導體工藝制作光波導分支器件，分路的功能在芯片上完成。

PLC型分光器工藝原理

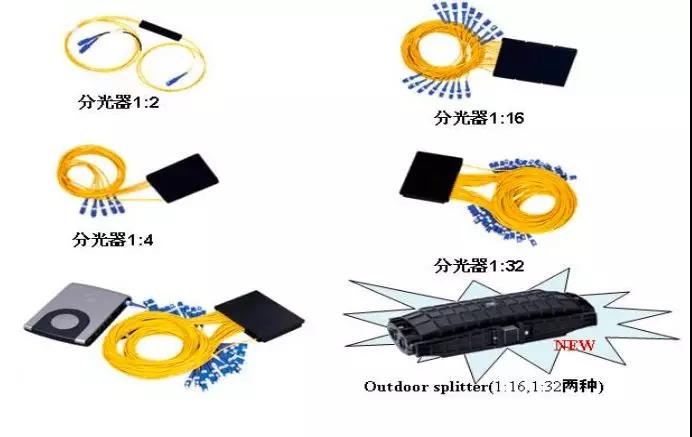

按照應用范圍劃分可分為：盒式分光器、托盤式分光器、機架式分光器、壁掛式分光器等。

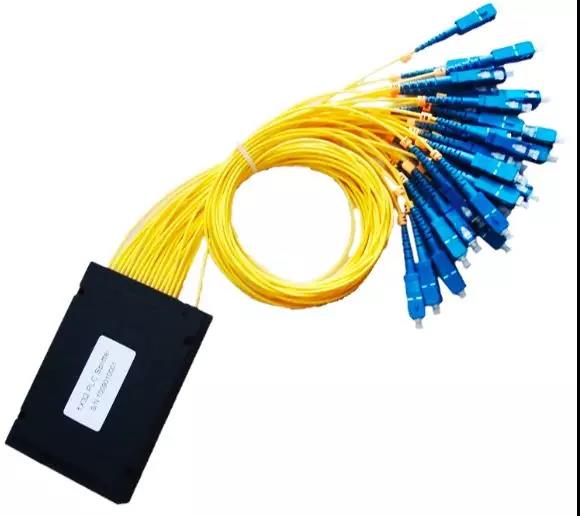

盒式分光器主要應用于機房ODF架內，光纜交接箱內等。

盒式分光器

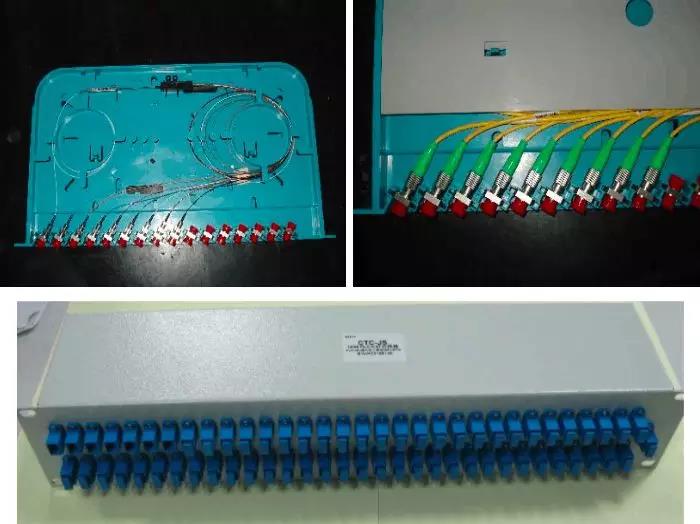

托盤式分光器只能安裝在機房ODF 架或者光纜交接箱內。

托盤式分光器

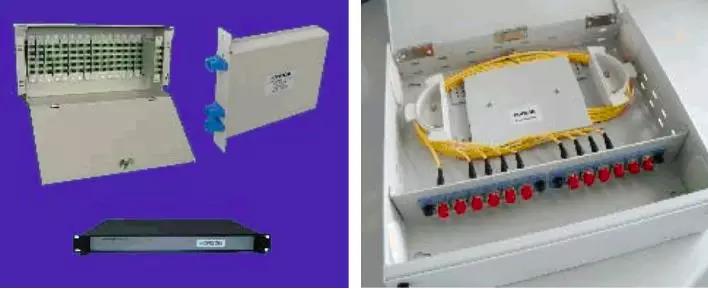

機架式分光器只能安裝在標準機架內。

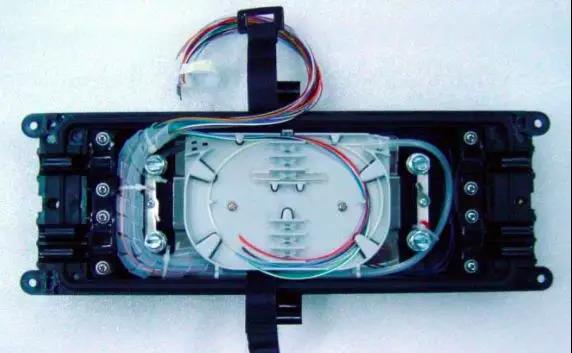

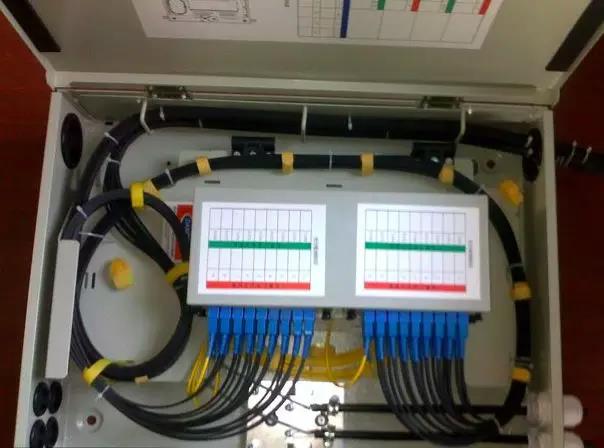

壁掛式分光器安裝在墻壁上，可安裝在走廊、樓道內。
