常用光纖跳線接口類型詳解

      FC 圓型帶螺紋 常用于光端機等設備

      ST 卡接式圓型 常用于終端盒設備

      SC 卡接式方型 常用于光纖收發器

      PC 微球面研磨拋光

      APC 呈8度角并做微球面研磨拋光

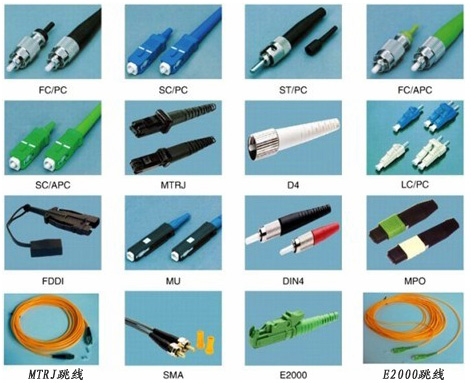

      光纖跳線接口圖解：

       光纖跳線接頭是用戶在選購光纖跳線時必要考慮的一個問題，弄明白各種光纖跳線接頭的含義能幫助用戶更快的找到自己想要的產品。

       ①FC型光纖跳線：外部加強方式是采用金屬套，緊固方式為螺絲扣。一般在ODF側采用(配線架上用的最多)

       ②SC型光纖跳線：連接GBIC光模塊的連接器，它的外殼呈矩形，緊固方式是采用插拔銷閂式，不須旋轉。(路由器交換機上用的最多)

       ③ST型光纖跳線：常用于光纖配線架，外殼呈圓形，緊固方式為螺絲扣。(對于10Base-F連接來說，連接器通常是ST類型。常用于光纖配線架)

       ④LC型光纖跳線：連接SFP模塊的連接器，它采用操作方便的模塊化插孔(RJ)閂鎖機理制成。(路由器常用)

       ⑤MT-RJ型光纖跳線：收發一體的方形光纖連接器，一頭雙纖收發一體

       ST、SC連接器接頭常用于一般網絡。ST頭插入后旋轉半周有一卡口固定，缺點是容易折斷;SC連接頭直接插拔，使用很方便，缺點是容易掉出來;FC連接頭一般電信網絡采用，有一螺帽擰到適配器上，優點是牢靠、防灰塵，缺點是安裝時間稍長。MTRJ型光纖跳線由兩個高精度塑膠成型的連接器和光纜組成。連接器外部件為精密塑膠件，包含推拉式插拔卡緊機構。適用于在電信和數據網絡系統中的室內應用。

       光纖模塊：一般都支持熱插拔，GBIC使用的光纖接口多為SC或ST型;SFP，即：小型封裝GBIC，使用的光纖為L(zhǎng)C型。
